LES ENCADREMENTS DE BAIE

LES ARCS TUDOR et EN DOUCINE

COOKIESCODE
  Généralement non appareillé, les arcs Tudor et en doucine, sont réservés au baies de faible portée car leur élancement central fragilise le linteau. Un arc de décharge est indispensable pour ce type d'arc.

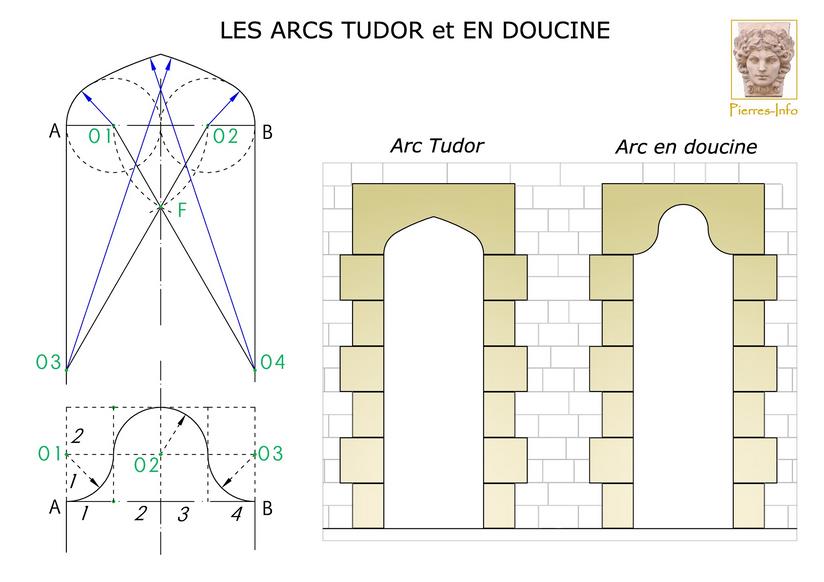

  Pour tracer un arc Tudor, il faut diviser la portée en quatre parties égales pour trouver les points 01 et 02, centre de rayonnement des arcs de naissance. Avec un compas, ouverture 01 02 puis 02 01, marquer un point F sur l'axe médian. Tirer deux droites 01 04 et 02 03, rejoignant le prolongement du tableau des jambages et passant par le point F.
03 et 04 sont les points de rayonnement des arcs supérieurs.

  Pour tracer un arc en doucine, il faut diviser la portée et la flèche en deux fois quatre carrés égaux. Les points de rayonnement sont en 01, 02 et 03.
