LES ENCADREMENTS DE BAIE

TRACÉ DE L'ANSE DE PANIER A 9 CENTRES

COOKIESCODE

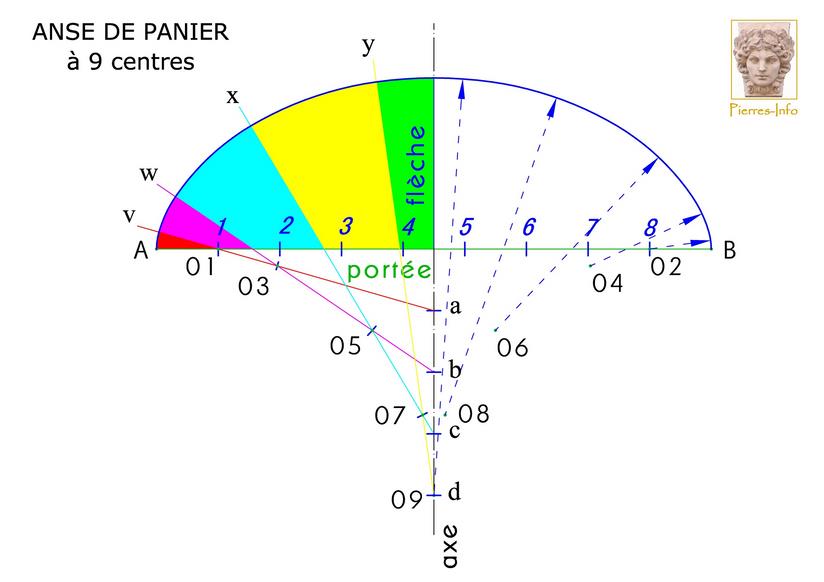

  Comme son nom l'indique, l'anse de panier à 9 centres  est formé de 9 arcs de cercle.
  Les anses de panier à 5, 7, 9 et 11 centres se tracent selon le même principe. Voici la façon de tracer celui à 9 centres :

  • Diviser la portée AB en 9 segments égaux afin d'obtenir les points 1 à 8
  • Tracer l'axe médian de la portée
  • Reporter 4 fois la valeur d'un segment de la portée sur l'axe médian afin d'obtenir les points a, b, c et d
  • Tracer une droite av passant par le point 1 - 01 est l'arc de naissance de l'anse de panier (zone rouge)
  • Reporter la valeur de A1 sur la droite av - 03 est le centre de l'arc suivant (zone rose)
  • Tracer une droite bw passant par le point 03, elle délimite la longueur de l'arc.
  • Reporter la valeur de A2 sur la droite bw - 05 est le centre de l'arc suivant (zone bleue)
  • Tracer une droite cx passant par le point 05, elle délimite la longueur  de l'arc.
  • Reporter la valeur de A3 sur la droite cx - 07 est le centre de l'arc suivant (zone jaune)
  • Tracer une droite dy passant par le point 07, elle délimite la longueur de l'arc.
  • 09 en d est le point de centre final (zone verte)
  • Effectuer les mêmes opérations pour la partie opposée (points de centre 02, 04, 06 et 08).
